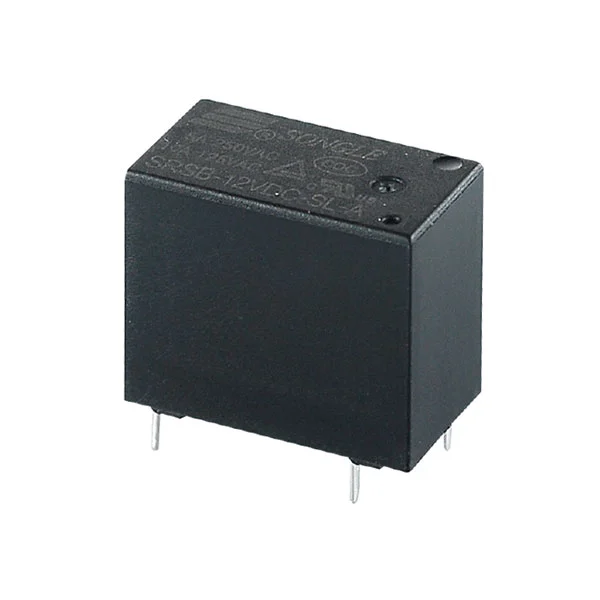

SRSB(4102)リレー

中国のメーカーおよびサプライヤーとして、当社はカスタマイズされた SRSB(4102) リレーを卸売業者向けに高品質でありながら低価格で提供しています。その設計は業界標準をはるかに超えており、精密エレクトロニクス、小型家電、通信機器における不十分な高電圧絶縁による安全上の危険を完全に解決しています。 1000MΩ（DC500V）の超高絶縁抵抗と相まって、回路保護バリアをさらに強化します。一方、その超軽量 5.8g ボディと標準的な PCB レイアウトは、高密度回路実装の限られたスペースという問題点に完全に対処します。

お問い合わせを送信 PDFダウンロード

製品説明

SRSB(4102) 回路制御の精度と安定性を強化し、厳しい調停制御要件を満たすリレーです。調達の観点から見ると、この製品は強化絶縁規格と UL F レベルの絶縁システムを満たしており、追加の保護部品を必要とせずに安全性準拠を達成できるため、プロジェクトの認証サイクルが短縮されます。標準の PCB 端子設計により組み立てプロセスが簡素化され、5.8g の超軽量設計により最終製品の軽量アップグレードが容易になります。 Songle の 2 億個という膨大な生産能力と、金型製造からゴム・プラスチック加工、完成品検査に至るまでの徹底した品質管理体制を活かし、各製品は一貫した高品質と安定供給力を維持しています。これにより、世界的に同期された専門的なアフターセールスサポートと組み合わせることで、購入者は「安全性遵守、コスト管理、配送効率」という 3 つの主要な側面において双方にとって有利な状況を達成することができます。

特徴

5A/10Aスイッチング機能

耐電圧 4kV（コイルと接点間）

強化絶縁を満たします

UL絶縁システム：クラスF

標準的な PCB レイアウト

接触パラメータ

パラメータ	仕様
接点配置	A
接点定格	5A/10A 250VAC; 10A 125VAC/30VDC
接触抵抗	≤100mΩ
電気的耐久性	10⁵ / 10⁴
機械的耐久性	10⁷

コイルパラメータ

パラメータ	仕様
公称電圧	DC3～24V
消費電力	0.2W、0.45W
ピックアップ電圧(最大)	公称電圧の 75%
ドロップアウト電圧(最小)	公称電圧の5%

その他のパラメータ

パラメータ	仕様
周囲温度	–40℃～+85℃/+105℃
耐電圧（コイルと接点間）	AC4000V(1分間)
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	1000MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	5.8g
安全性の承認
