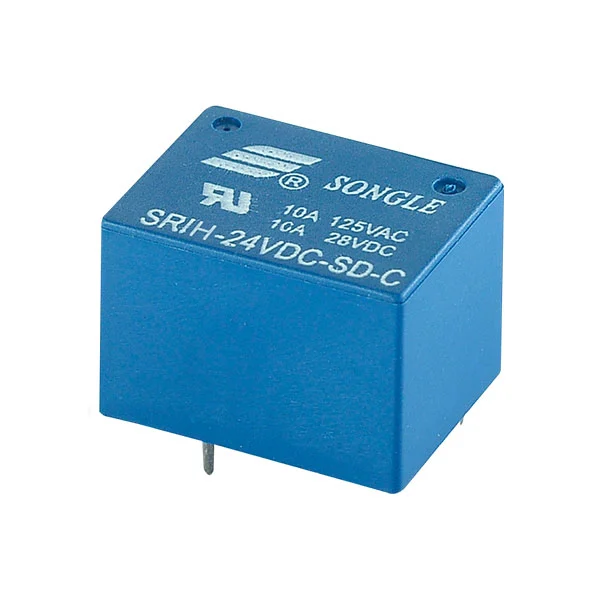

SRIH(T72H)リレー

中国のメーカーおよびサプライヤーの1つである寧波松楽リレー有限公司のカスタマイズされたSRIH(T72H)リレーを購入してください。この製品は、「超小型サイズ+標準PCBレイアウト」の実用的な設計を継承しています。 16gの軽量ボディで高密度回路の実装要件に適しています。また、AC3800V（コイルと接点間）の超高耐電圧を実現しており、同シリーズSRI（T72）の絶縁規格AC2000Vと比較して、安全保護能力が約2倍となります。 UL Fレベル絶縁システムと-40℃～+105℃の広い動作温度範囲を備えており、産業オートメーション、自動車エレクトロニクス、通信機器などにおける高電圧の安定した導通要件と複雑な動作条件を容易に満たすことができ、リレー絶縁技術の分野におけるSongleの反復的なイノベーションの強みを実証しています。

お問い合わせを送信 PDFダウンロード

製品説明

SRIH(T72H) リレーは、「高い安全性 + 強力な耐久性」というコア性能を備えたプロフェッショナルグレードのリレーの新しいベンチマークを設定します。接触抵抗 ≤100mΩ の低損失設計と、10 ⁵ 電気サイクルおよび 10 ⁷ 機械サイクルを組み合わせて、長期の高周波動作下でも導通安定性を確保します。 5 ～ 36VDC の広い公称電圧範囲と 0.54W/0.72W/0.62W の複数の消費電力オプションは、多様な回路設計シナリオに完全に適応します。さらに重要なことに、この製品は CQC 安全認証に合格しており、100MΩ の高い絶縁抵抗と 3800VAC の耐電圧により二重の安全バリアを形成し、高電圧故障のリスクを根本的に回避します。 PCB 端子の設計により設置プロセスが簡素化され、プロセス全体が Songle の「金型製造、ゴムおよびプラスチック加工、完成品検査」の統合品質管理基準に従っており、年間生産能力 2 億個の規模保証と相まって、製品はさまざまなシナリオに適応しながら、一貫した品質と費用対効果の最適なバランスを実現できます。 SRIH のグローバルな顧客サービスネットワークと専門的なアフターサポートを活用する SRIH (T72H) は、検証可能なパフォーマンスデータ、権威ある認定、ブランドの評判のおかげで、高電圧動作条件の企業顧客にとって信頼できる選択肢となっています。

特徴

超小型の標準 PCB レイアウト

UL絶縁システム：クラスF

周囲温度：-40℃～+85℃/+105℃

3.8KV3.8kV耐電圧(コイルと接点間)

接触パラメータ

パラメータ	仕様
接点配置	A/B/C
接点定格	7A/10A 250VAC/28VDC
接触抵抗	≤100mΩ
電気的耐久性	10⁵ / 10⁴
機械的耐久性	10⁷

コイルパラメータ

パラメータ	仕様
公称電圧	DC5～36V
消費電力	0.54W、0.72W、0.62W
ピックアップ電圧(最大)	公称電圧の 75%
ドロップアウト電圧(最小)	公称電圧の10%

その他のパラメータ

パラメータ	仕様
周囲温度	–40℃～+85℃/+105℃
耐電圧（コイルと接点間）	AC3800V(1分)
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	16g
安全性の承認	CQC
