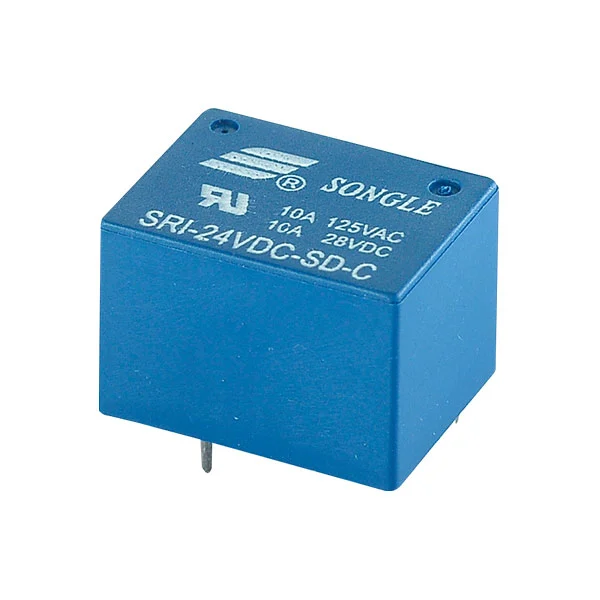

SRI(T72)リレー

中国 SRI(T72) リレーの専門メーカーおよびサプライヤーとして、寧波松楽リレー有限公司はお客様の OEM 製品を開発しています。製品革新により、「超小型 PCB 標準レイアウト + UL F グレード絶縁システム」と軽量 11g 設計が統合され、高密度回路実装のニーズを満たすだけでなく、アップグレードされた絶縁性能により -40℃ ～ +105℃の広い温度範囲で安定した動作を実現します。これにより、自動車エレクトロニクス、通信機器、産業オートメーションなどのシナリオにおける高温および高負荷条件の問題点が完全に解決されます。多くの有名な世界的メーカーの中核サプライヤーである Songle は、統合された研究開発 (金型の製造と金属/ゴム/プラスチックの加工を含む) と年間 2 億個の生産能力のスケールメリットを活用して、SRI(T72) リレーが業界をリードする環境適応性と設置互換性を備えながら、非常にコンパクトなサイズを維持していることを保証します。

お問い合わせを送信 PDFダウンロード

製品説明

SRI(T72) リレーは、その堅牢な性能で「プロフェッショナルグレードのリレー」の核となる価値を体現しています。接触抵抗 ≤100mΩ の低損失接点構造を革新的に採用し、電気サイクル 105 回と機械サイクル 107 回を組み合わせて、長期の高周波動作下でも導通安定性を確保します。 5 ～ 36VDC の広い公称電圧範囲と、さまざまな回路設計に適応できる 0.54W/0.72W/0.62W の複数の消費電力オプション。コイル接点耐圧AC2000V、高絶縁抵抗100MΩの二重保護バリアによる安全構造を採用しています。 Songle の 27 年間にわたるリレーの研究開発経験を活用し、この製品はそのコアパラメータにおいて「高負荷容量 + 低消費電力」という革新的なバランスを実現しています。 PCB 端子設計により取り付けプロセスが簡素化され、アップグレードされた密閉保護により複雑な産業環境に対応できます。原材料の選択から完成品のテストに至るまで、品質管理のプロセス全体が合理化され、グローバルで専門的なアフターサービスが提供されます。検証可能なパフォーマンスデータ、権威ある認定、ブランド遺産を備えた SRI(T72) リレーは、信頼性と費用対効果を求める企業顧客にとっての最初の選択肢となっています。

特徴

超小型、標準 PCB レイアウトUL

UL絶縁システム：クラスF・

周囲温度：-40℃～+85℃/+105℃

接触パラメータ

パラメータ	仕様
接点配置	A/B/C
接点定格	7A/10A 250VAC/28VDC
接触抵抗	≤100mΩ
電気的耐久性	10⁵ / 10⁴
機械的耐久性	10⁷

コイルパラメータ

パラメータ	仕様
公称電圧	DC5～36V
消費電力	0.54W、0.72W、0.62W
ピックアップ電圧(最大)	公称電圧の 75%
ドロップアウト電圧(最小)	公称電圧の10%

その他のパラメータ

パラメータ	仕様
周囲温度	–40℃～+85℃/+105℃
耐電圧（コイルと接点間）	AC2000V(1分間)
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	11g
安全性の承認
