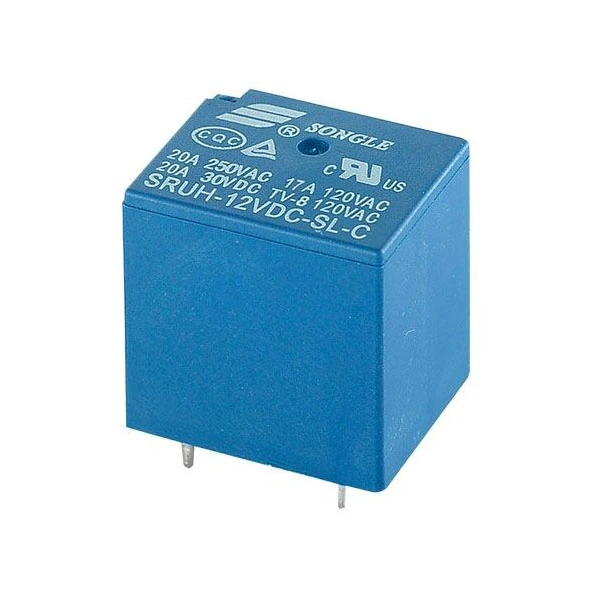

SRUH(22FH)リレー

SRUH(22FH) リレーは、Ningbo Songle Relays Co., Ltd. によって製造されています。当社は中国の大手メーカーおよびサプライヤーの1つです。主な進歩は「20Aの極端なスイッチング能力+デュアルレベル耐電圧の柔軟な選択」にあります。接点定格は16A/20A 250VACおよび20A 125VACと高く、同じシリーズSRU (22F)の15A負荷制限と比較して飛躍的なアップグレードであり、業界の問題点である接点過負荷および動作中の導通遮断を完全に解決します。重機。また、革新的に 1500VAC/2500VAC デュアルレベルのコイルおよび接点絶縁耐力オプションを提供し、UL F レベル/B レベル二重絶縁システムと組み合わせて、さまざまな安全レベル要件に正確に適合できます。オプションのシールフラックスタイプ設計により、湿気、フラックス腐食、粉塵などの過酷な環境の干渉に耐えることができます。

お問い合わせを送信 PDFダウンロード

製品説明

SRUH (22FH) リレーは、長寿命、低消費電力、柔軟な調達オプションにより、耐久性の高いアプリケーションにとって価値の高い選択肢となります。 20Aの高負荷・高周波運転でも長期にわたり故障なく動作し、ダウンタイムのメンテナンスコストや交換頻度を大幅に削減します。 5 ～ 48VDC の超広い公称電圧範囲と 0.36W/0.45W の低電力コイル構成は、多様な高負荷回路設計に適応するだけでなく、最終製品のエネルギー消費の最適化にも役立ち、市場競争力を強化します。調達の観点から見ると、この製品はカスタマイズすることなく、さまざまな電力および安全レベルの要件に対応できます。 PCB 端子の設計により、組み立てプロセスが簡素化されます。 Songle の 2 億個の生産能力と「金型製造～金属加工～完成品検査」までの一貫した品質管理を活かし、あらゆる製品の安定した品質と安定供給を実現しています。世界的に同期された専門的なアフターセールスサポートと組み合わせることで、バイヤーは品質保証、配送効率、コスト管理という 3 つの中心的な側面で最適なバランスを達成することができます。

特徴

20Aのスイッチング能力

UL絶縁方式：クラスF、クラスB

シールタイプと耐フラックスタイプを用意

標準的な PCB レイアウト

接触パラメータ

パラメータ	仕様
接点配置	A/B/C
接点定格	16A/20A 250VAC; 20A 125VAC
接触抵抗	≤100mΩ
Electrical endurance	10⁵ / 10⁴
Mechanical endurance	10⁷

コイルパラメータ

パラメータ	仕様
公称電圧	DC5～48V
消費電力	0.36W、0.45W
ピックアップ電圧(最大)	75% of nominal voltage
Drop-out voltage(Min)	10% of nominal voltage

その他のパラメータ

パラメータ	仕様
周囲温度	–40℃～+85℃/+105℃
耐電圧（コイルと接点間）	AC1500V、AC2500V（1分間）
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	16g
安全性の承認
