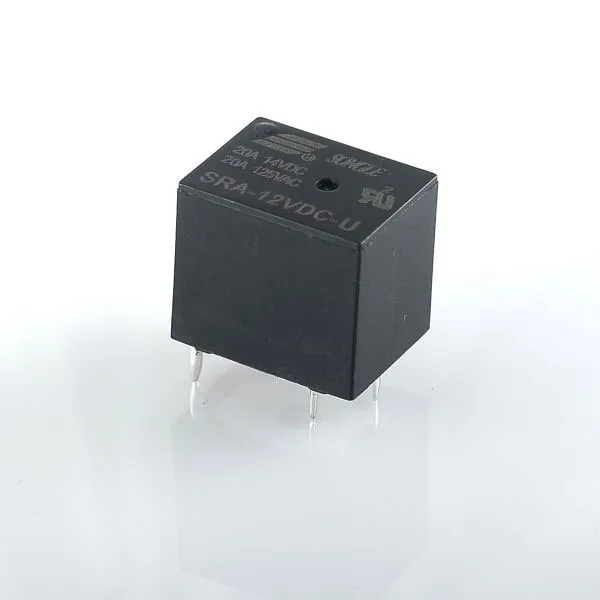

SRA-U(T74-U)リレー

寧波松楽リレー有限公司では、中国からの SRA-U(T74-U) リレーの豊富な品揃えをご用意しています。専門的なアフターサービスと適切な価格を提供し、協力をお待ちしております。SRA-U (T74-U) リレーは、コンパクトなサイズとアップグレードされたコア機能を備えており、多様な回路シナリオに最適なソリューションです。 6gの軽量設計を継続し、標準的な端子間隔とコンパクトな構造を採用し、設置適応性に優れています。また、デュアルノーマルオープン接点構成を革新的に採用し、多回路同期制御のニーズに効率的に対応します。さらに、密閉型ソルダーレジストのオプションも利用可能で、複雑な環境における腐食や汚染防止の要件に簡単に対応できます。 ISO9001品質システムとUL、TUV、CQCなどの複数の国際安全認証に基づいたこの製品は、自動車エレクトロニクス、家電製品、通信機器、産業オートメーション制御システムと幅広く互換性があり、信頼性の高い接続コンポーネントに対する世界中の顧客の中核的需要を完全に満たします。

お問い合わせを送信 PDFダウンロード

製品説明

性能の面では、SRA-U(T74-U) リレーは、安定性と耐久性のバランスをとった中心的な利点を示しています。接触抵抗 100mΩ 以下の低損失設計と 105 回の電気サイクルおよび 107 回の機械サイクルを組み合わせることで、長期の高周波動作下でも導通の安定性が保証されます。 5 ～ 24VDC の広い公称電圧範囲と 0.6W/0.8W の低電力コイルは、多様な回路設計のニーズに適応します。同時に、-40℃～+105℃の広い使用温度範囲、AC1500Vのコイル接点耐電圧、100MΩの高絶縁抵抗を備え、優れた安全保護機能を備えています。 PCB 端子設計により、取り付けプロセスが簡素化されます。 Songle の一貫した研究開発と生産システム (金型の製造、ゴムおよびプラスチックの加工を含む) と年間 2 億個の生産能力を活用して、製品は高い費用対効果を維持しながら、一貫した品質とシナリオへの適応性を組み合わせたリレーソリューションを顧客に提供します。

特徴

小型

ダブルNO接点

標準端子ピッチ採用

シールタイプと耐フラックスタイプを用意

接触パラメータ

接触パラメータ
接点配置	U
接点定格	2×10A 125VAC、2×10A 14VDC
接触抵抗	≤100mΩ
電気的耐久性	10⁵ / 10⁴
機械的耐久性	10⁷

コイルパラメータ

コイルパラメータ
コイルパラメータ	DC5～24V
消費電力	0.6W、0.8W
ピックアップ電圧(最大)	公称電圧の 75%
ドロップアウト電圧(最小)	公称電圧の10%

その他のパラメータ

その他のパラメータ
周囲温度	–40℃～+85℃/+105℃
耐電圧（コイルと接点間）	AC1500V(1分間)
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	6g
安全性の承認
