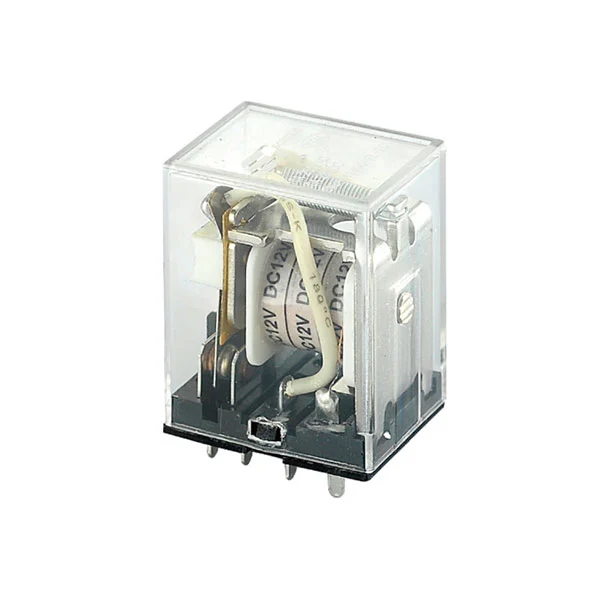

SMBH(13F)リレー

信頼できるSMBH(13F)リレーメーカーとして、安定した供給を提供し、お客様の機器の仕様に合わせて詳細にカスタマイズすることができます。価格の詳細については、直接お問い合わせください。

お問い合わせを送信 PDFダウンロード

製品説明

高感度でありながらコイル消費電力が低い・

長期使用耐久性、高い信頼性

PCB端子、ソケットタイプを考慮して選択可能

製品の位置付け: 定格負荷 10A の小型高出力リレー。 SMBH(13F)リレーは、コイル消費電力が低く、高感度、長寿命、高信頼性が特徴です。防塵構造となっており、RoHS規格に準拠しています。

取り付けと端子: PCB 端子とソケット (クイックコネクト) 端子の 2 つの取り付けオプションが利用可能で、さまざまなアプリケーションシナリオのアセンブリ要件を満たします。

注文情報: モデル形式は「SMBH-XXVDC-1-2C」です。「XXVDC」はコイル電圧 (オプションで 12VDC/24VDC/48VDC) を表し、「2C」は接点配列 (2A/2C) を表し、バージョンはモデルの末尾文字によって区別されます。

接触パラメータ

パラメータのカテゴリ	具体的な仕様
接点配置	2A、2C
接触抵抗	≤100mΩ
接点材質	銀合金（AgSnO₂In₂O₃、AgSnO₂、AgNi）
接点の定格	10A AC250V/DC30V
最大スイッチング能力	電圧: 250VAC/30VDC;電流: 10A;電力: 2500VA/300W
耐用年数	電気的耐久性: 1×10⁵ 動作 (360 ops/h)。機械的耐久性: 1×10⁷ オペレーション (18,000 オペレーション/h)

コイルパラメータ(周囲温度23℃時)

公称電圧	消費電力	公称電流	抵抗 (±10%)	最大ピックアップ電圧	最小ドロップアウト電圧	最大許容オーバードライブ電圧
DC12V	約0.9W	75mA	160Ω	公称電圧の 75%	公称電圧の10%	公称電圧の 130%
DC24V	約0.9W	36.9mA	650Ω	公称電圧の 75%	公称電圧の10%	公称電圧の 130%
DC48V	約0.9W	18.5mA	2600Ω	公称電圧の 75%	公称電圧の10%	公称電圧の 130%

絶縁および絶縁耐力: 絶縁クラスはクラス B/クラス F、絶縁抵抗 ≥100MΩ。耐電圧はコイルと接点間がAC1500V 1分間（漏れ電流1mA）、開放接点間がAC1000V 1分間です。

応答時間: 動作時間 ≤ 25ms;リリース時間 ≤ 25ms (公称電圧、ダイオードなし)。

環境適応性: 動作温度範囲: -40°C~+85°C/+105°C。湿度範囲: 5% ～ 85% RH。耐衝撃性: 98m/s² (機能的安定性)、980m/s² (破壊的)。耐振動性：10Hz～55Hz（複振幅1.0mm）。

物理的仕様: 重量: 約。 35g;最大寸法：27.5mm×21.5mm×35mm。取り付け穴公差：0.3mm。端子上下ずれ許容値：0.3mm。

生産住所: 中国浙江省余姚市浙江極東工業都市、Zone A CW7。

連絡先: TEL: +86-574-62717777、62721938、62721948、62721958;バージョン番号: V1。

モデル	コアパラメータ	お申込み・販売情報
JQX-13Fシリーズ	10A負荷、AC110V/220VおよびDC12V/24Vと互換性あり、ほとんどが8ピン設計、一部にはベースセット付き	JD.com およびサプライヤーの Web サイトで入手できます。 Giant Electric およびカスタムメーカーによって提供されます。自動化制御、家電製品などに適しており、バッチあたりの総供給能力は10,000,000ユニットに達します。
HH52P/HH53P	同封の汎用ミニチュアリレー、AC220V/380V、DC12V/24V対応、一部ベースなし	JD.comおよびサプライヤーのWebサイトで販売されます。電子機器や計器などに使用されています。
973-24VDC-SL-A	10A パワーリレー、小型、低コイル消費電力、PCB に直接はんだ付け可能	深セン信義通電気が製造。家電製品、自動車オートメーション、通信機器などに応用されています。
1SBH137001R1380 (イートン・バスマン)	電子コイルインターフェースと広い制御電圧範囲を備えた、AC/DC動作をサポートする高効率コンタクタリレー	順気ネットワークに上場。産業用オートメーションおよび制御システム向けに設計されており、安定したソリューションを提供します。
