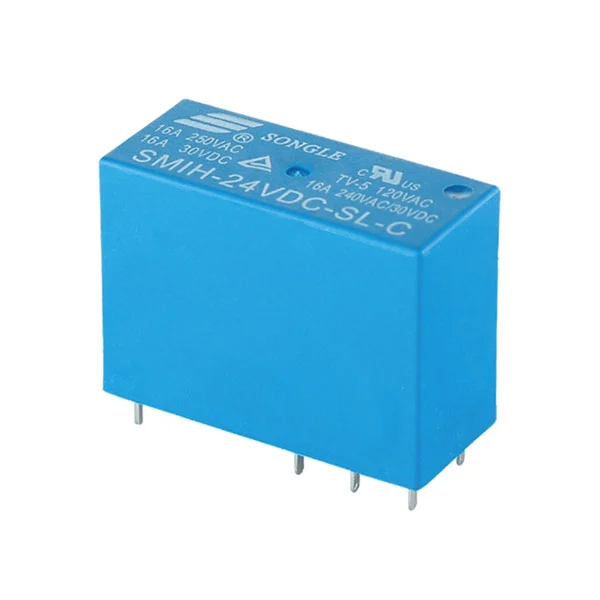

SMIH(14FH)リレー

SMIH(14FH) リレーは Songle 工場で製造されています。中国の製造業者および供給業者として、当社は世界中の卸売業者に高品質のリレーを提供しています。これらのリレーはプリント基板 (PCB) 実装用に設計されており、家電製品や一般的な電力制御に広く使用されています。コンパクトな設計にもかかわらず、最大 16A/20A のスイッチング機能と、コイルと接点間の絶縁耐力 5kV を備え、高電力アプリケーションにおける安全性と信頼性を保証します。

お問い合わせを送信

製品説明

特徴

20Aのスイッチング能力

耐電圧 5kV（コイルと接点間）

1 つのフォーム A、1 つのフォーム B、および 1 つのフォーム C 構成

シールタイプと耐フラックスタイプを用意

UL絶縁システム：クラスFが利用可能

接触パラメータ

パラメータ	仕様
接点配置	A/B/C
接点定格	16A 250VAC/30VDC; TV-5 AC120V
接触抵抗	≤50mΩ
電気的耐久性	10⁵ / 10⁴
機械的耐久性	10⁷

コイルパラメータ

パラメータ	仕様
公称電圧	DC5～48V
消費電力	0.54W、0.72W
ピックアップ電圧(最大)	公称電圧の 80%
ドロップアウト電圧(最小)	公称電圧の5%

その他のパラメータ

パラメータ	仕様
周囲温度	–40℃～+85℃
耐電圧（コイルと接点間）	AC5000V(1分間)
耐電圧（開放接点間）	AC1000V(1分間)
絶縁抵抗(DC500V)	1000MΩ

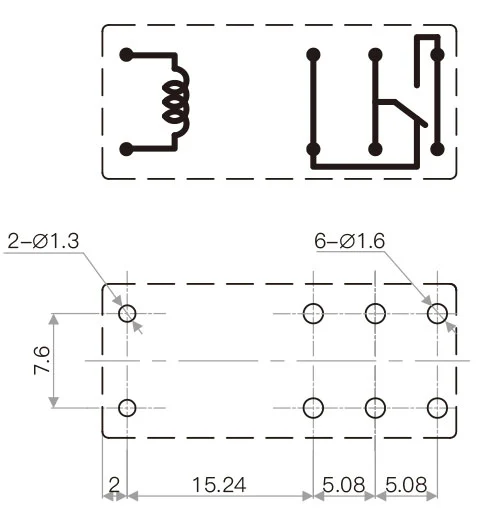

配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	17g
安全性の承認
