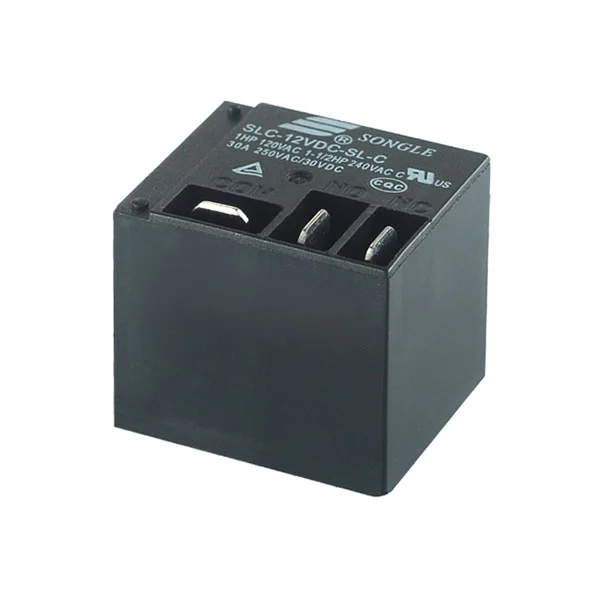

SLC（T91）リレー

使いやすい

SLC (T91) リレーは、オンデマンド選択のための A/B/C 接点構成をサポートし、さまざまな回路制御ロジックに適合します。密閉型と耐フラックス型の両方のオプションが用意されており、追加の保護コンポーネントを必要とせずに、標準的な動作条件と特殊な環境の両方に直接適応します。取り付け時に、標準化された PCB 端子設計により、デバイスのマザーボードに直接統合できます。重量が 30g であるため、設置の安定性と互換性が保証され、カスタムの取り付けブラケットが不要になり、組み立てサイクルが大幅に短縮されます。適応中、5 ～ 48VDC の広い公称電圧範囲は、ほとんどの産業用および家庭用電源システムと互換性があります。この設計により、公称電圧の 75% 以下のプルイン電圧と公称電圧の 10% 以上のリリース電圧による正確な回路制御応答が保証され、複雑なデバッグなしで通常の動作が可能になります。メンテナンス面では、電気サイクル10⁵、機械サイクル10⁷を誇り、長期使用による頻繁な交換の必要がありません。 1000MΩの高絶縁抵抗と1500VACを備えています。開放接点耐電圧により、漏電や故障のリスクが軽減されます。安定した動作を保証するには定期的な清掃のみが必要であり、メンテナンスコストとダウンタイムの損失が大幅に削減されます。

特徴

30Aのスイッチング能力

耐電圧 2kV(コイルと接点間)

1 つのフォーム A、1 つのフォーム B、および 1 つのフォーム C 構成

密閉タイプと耐フラックスタイプを用意

接触パラメータ

コイルパラメータ

その他のパラメータ

その他のパラメータ	価値
周囲温度(℃)	−40℃〜＋85℃/＋105℃
絶縁耐力 (コイルおよび接点、1min)	AC2000V
耐電圧（開接点、1min）	AC1500V
絶縁抵抗(DC500V)	1000MΩ

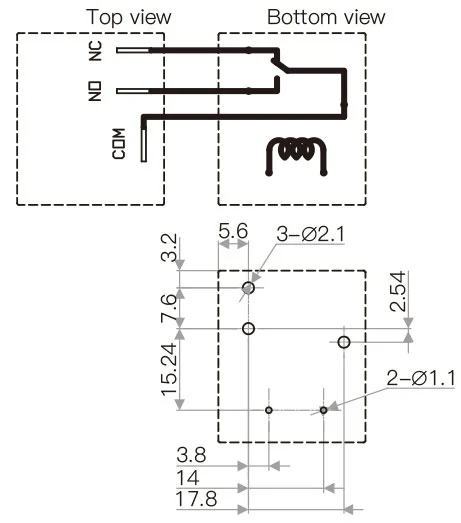

配線図（底面図）
取付穴図（底面図）
終了	P.C.B（プリント基板端子）
重さ	30g
安全性の承認
