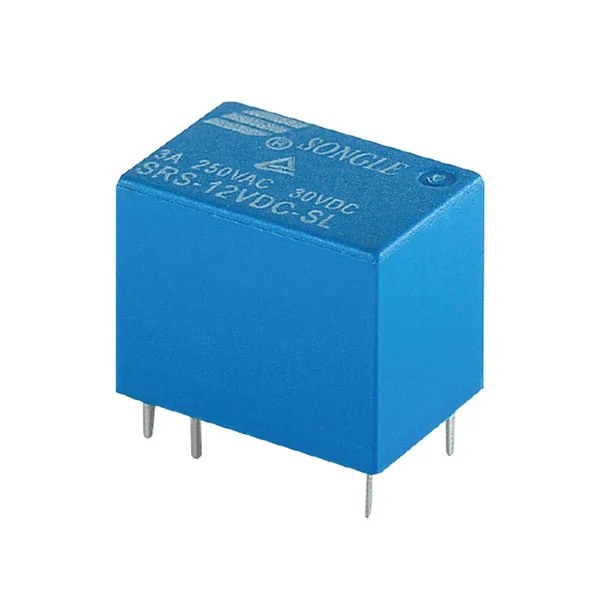

SRS(4100)リレー

SRS(4100) リレーは、「パラメータを単に積み重ねる」という従来のロジックから脱却し、差別化された価値を生み出すための低電力シナリオの中心的なニーズに焦点を当てています。5% の超低リリース電圧と ≤50mΩ の超低接触抵抗の組み合わせにより、「正確な制御 + 低損失」という二重の利点が形成されます。前者は遅延ゼロとスムーズな回路の起動/停止応答を可能にし、超小型スマート家電や精度などの微細な制御が必要なシナリオに完全に適応します。センシングモジュール。後者は送電ロスを大幅に低減し、0.2W/0.36Wの2段低電力コイルにより端末製品の省エネ化を実現し、低電力機器の課題である「制御精度と消費電力のバランスの難しさ」を解決します。一方、UL F グレードの絶縁システムと 1000VAC の耐電圧は、強固な安全バリアを形成します。密閉タイプと耐フラックスタイプの二重保護オプションにより、湿気やほこり、はんだ付けプロセス中のフラックス腐食に耐えることができます。さらに、A/B/C の 3 つの接点構成、3 ～ 24VDC の幅広い電圧互換性、3.8g の軽量設計、および標準的な PCB 実装設計により、この製品は追加のカスタマイズを行うことなく、小型家庭用電化製品、小型産業用制御モジュール、精密電子機器などのさまざまなシナリオにおける中小規模の電力伝導ニーズを満たすことができます。 「小型で高精度、正確な制御と包括的な保護」という独自の利点により、低電力リレー市場において高性能でコスト効率の高い選択肢となっています。

特徴

5Aのスイッチング能力

UL絶縁システム：クラスF

シールタイプと耐フラックスタイプを用意

標準的な PCB レイアウト

低遅延

速い応答

低消費電力

高感度

超低接触抵抗

接触パラメータ

コイルパラメータ

その他のパラメータ

アイテム	パラメータ
周囲温度(℃)	−40℃〜＋85℃
耐電圧（コイルと接点間）（1min）	AC1000V
耐電圧（開放接点間）（1min）	AC500V
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	プリント基板
重さ	3.8g
安全性の承認
