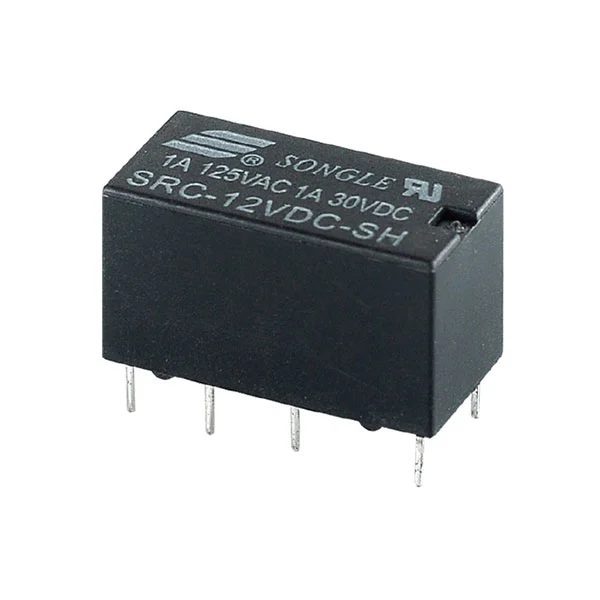

プロセス適応性設計: SRC(4078) リレーはエポキシ封止構造を採用しており、追加の保護処理なしで自動ウェーブはんだ付けプロセスとその後の洗浄手順に直接適応し、エレクトロニクス製造業界の自動生産ラインのニーズを満たします。 16ピンICソケットにも適合するため、IC関連モジュールへの迅速な統合が可能となり、組み立てプロセスが簡素化されます。
接点と性能の利点: SRC(4078) リレーは、接触抵抗 ≤50mΩ の分岐接点設計を特徴としており、安定した伝送と低損失を保証します。 125VA/60Wのスイッチング容量（1A 120VAC、2A 30VDC負荷に適応）をサポートし、10⁵サイクルの電気的寿命と10⁷サイクルの機械的寿命を誇り、長期的な信頼性を保証します。
二股接点
スイッチング容量:125VA/60W
適合する16ピンICソケット
エポキシ封止により自動ウェーブはんだ付けと洗浄が可能
低遅延
速い応答
低消費電力
高感度
超低接触抵抗
| アイテム | パラメータ |
| 接点配置 | 2C |
| 接点定格 | 1A 120VAC、2A 30VDC |
| 接触抵抗 | ≤50mΩ |
| 電気的耐久性 | 10⁵ / 10⁴ |
| 機械的耐久性 | 10⁷ |
| アイテム | パラメータ |
| 公称電圧 | DC3～24V |
| 消費電力 | 0.36W、0.2W |
| ピックアップ電圧(最大) | 公称電圧の 75% |
| ドロップアウト電圧(最小) | 公称電圧の5% |
| アイテム | パラメータ |
| 周囲温度(℃) | −40℃〜＋85℃ |
| 耐電圧（コイルと接点間）（1min） | AC1000V |
| 耐電圧（開放接点間）（1min） | AC500V |
| 絶縁抵抗(DC500V) | 100MΩ |

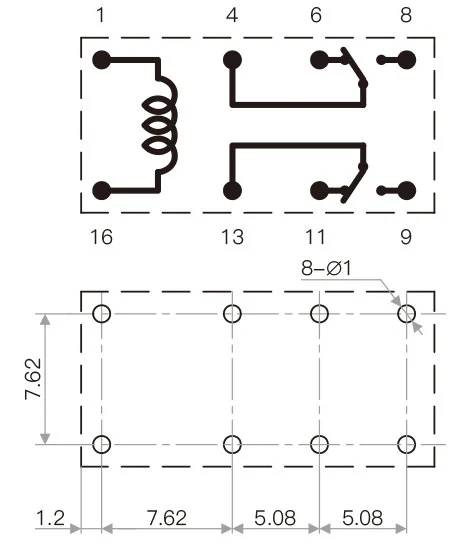

| 配線図（底面図） |
|
| 取付穴図（底面図） | |
| 終了 | プリント基板 |
| 重さ | 6g |
| 安全性の承認 |
|
