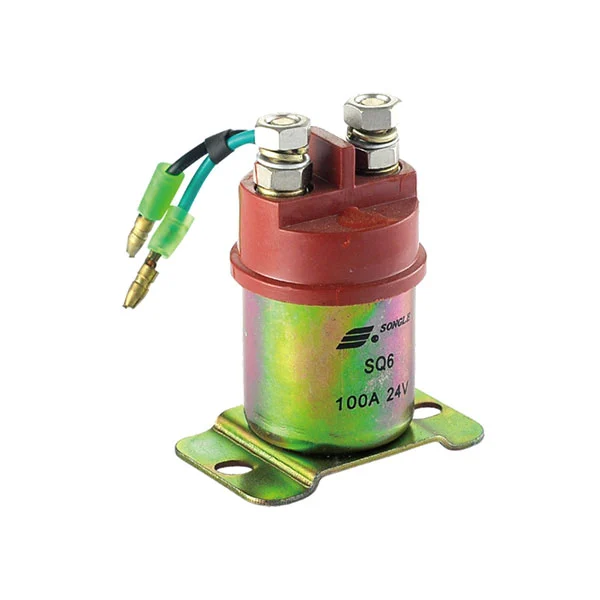

SQ6リレー

主なハイライト

適応型設計: SQ6 リレーは、小型サイズと高接触電流を組み合わせ、コンパクトな構造内で 100A/180A のデュアル仕様を提供し、「小型リレーを必要とする高出力機器」の問題点を完全に解決します。取り付けと使用が簡単で、安全で信頼性の高いネジ端子接続により、迅速な組み立てとその後のメンテナンスのニーズに適応します。

環境および性能の信頼性: SQ6 リレーは、-40℃ ～ +125℃ の超広温度範囲適応性と防塵設計を備えており、極端な温度差や粉塵レベルの高い複雑な環境でも安定した動作を可能にし、性能の低下を防ぎます。超低電圧降下設計はエネルギー消費と発熱を削減し、5×10⁴電気サイクルと1×10⁷機械サイクルを組み合わせて、長期の高周波動作に対する耐久性と堅牢性を保証します。

大電流リレーのアプリケーションシナリオ

1. エンジンスターターモーター制御

2. バッテリーパックの電源管理

3. 補助配電システム

互換性と仕様

電気的互換性: SQ6 リレーは、正確なプルインおよびリリース電圧設計により 12VDC/24VDC 公称電圧をサポートし、ほとんどの頑丈な機器の電源システムと互換性があります。 AC500Vの耐電圧、100MΩの絶縁抵抗を備え、安全保護基準を満たしています。

構造仕様: SQ6 リレーの重量は 230g、ネジ端子終端、X 型接点構成を備えており、自動車や産業機器などの高電力シナリオでの設置に適しています。

特徴

小型、高接触電流

環境温度：-40℃～+125℃

防塵、確実な作業

便利な設置と使用

100A/180A選択可能

接触パラメータ

コイルパラメータ

その他のパラメータ

その他のパラメータ	価値
周囲温度(℃)	−40℃〜＋125℃
絶縁耐力 (コイルおよび接点、1min)	AC500V
耐電圧（開接点、1min）	AC500V
絶縁抵抗(DC500V)	100MΩ
配線図（底面図）
取付穴図（底面図）
終了	SCREW（ネジ端子）
重さ	230g
